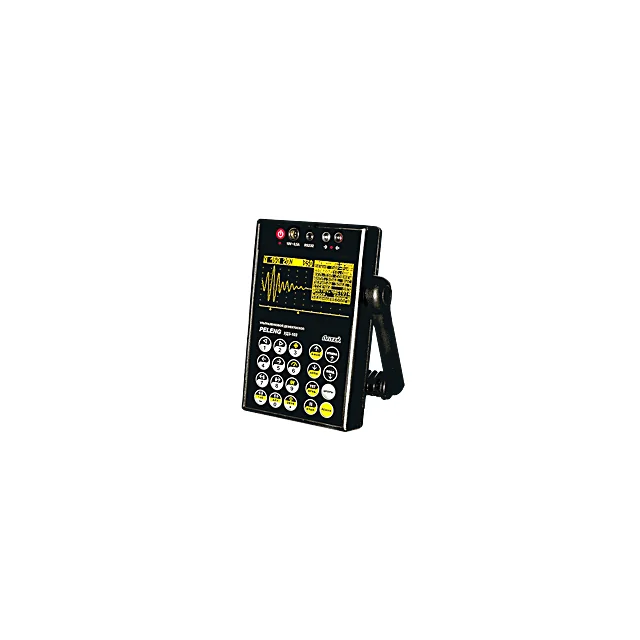

Ососбенности дефектоскопа Peleng УД3-103ВД
- частотный диапазон – частота УЗК 0,4; 0,62; 1,25; 1,8; 2,5; 5,0 и 10,0 МГц. Область низких частот может оказаться полезной для контроля чугунов, пластмасс и других материалов с большим затуханием УЗК, а частота 10,0 МГц – для контроля изделий малой толщины и выявления мелких дефектов;
- встроенный толщиномер;
- режим "радиосигнала";
- предусмотрен специальный режим толщиномера с индикацией сигналов на А-развертке. При этом предусмотрена возможность измерения как по первому, так и по двум донным сигналам. На экране дефектоскопа может индицироваться как среднее, так и минимальное из измеренных значений. Разрешающая способность толщиномера до 0,01 мм. Для сохранения результатов измерений толщины в памяти дефектоскопа предусмотрен специальный отчет, который может быть сохранен в ПЭВМ и(или) распечатан;
- расширен динамический диапазон ВРЧ (до 60 дБ);
- по требованию потребителя может быть предусмотрена возможность подключения дополнительной аккумуляторной батареи для увеличения времени работы дефектоскопа в полевых условиях;
- удобное управление;
- ренжим "вихреток" * – частототный диапазон до 100,0 кГц. Динамический и статический режимы контроля. Метод контроля - фазовый и амплитудный.
*) В процессе сертификации
Технические характеристики ультразвукового дефектоскопа Пеленг УД3-103ВД
| Методы ультразвукового контроля, реализуемые дефектоскопом |
эхо-,зеркальный, зеркально-теневой (ЗТМ)
|
| Индикаторы дефектоскопа |
ЭЛД;
встроенный звуковой
индикатор;
светодиод «ДЕФЕКТ» |
| Частота УЗК зондирующих импульсов, МГц |
0,1; 0,4; 0,62; 1,25;1,8; 2,5; 5,0; 10,0 |
|
Амплитуда электрических колебаний зондирующих импульсов, В, не менее:
- высокой мощности
- низкой мощности
|
120
4.5
|
| Частота следования зондирующих импульсов, Гц |
от 25 до 5000 |
| Диапазон регулировки усиления (чувствительности) аттенюатором, дБ |
от 0 до 80 |
|
Запас чувствительности по СО‑2 (отверстия диаметром 6 мм на глубине 44 мм), дБ, не менее, для ПЭП с номинальной частотой УЗК 2,5 Мгц и углом ввода:
|
75
55
|
| Глубина (амплитуда) ВРЧ, дБ |
от 0 до 60 |
| Типы разверток |
«Огибающая», «СТОП-КАДР», «Лупа зоны/РУЧ. МЕТКИ»); В‑развертка; W-развертка (режим «ХОД ЛУЧЕЙ») |
| Длительность А‑развертки, мкс |
от 6 до 3072 |
| Величина порога АСД по высоте от нижней горизонтали А‑развертки на экране ЖКД (ЭЛД), % |
от 5 до 95 |
| Время работы от встроенной NiMH аккумуляторной батареи, ч, не менее, для дефектоскопов: |
6 |
|
Масса электронного блока (БЭ), кг, не более
|
1,2 |
| Габаритные размеры БЭ (без ручки для переноски), мм, не более |
140´220´42 |
Диапазон рабочих температур окружающего воздуха, °С, для дефектоскопов:
- с ЭЛД
- с ЖКД (стандартное температурное исполнение)
|
от минус 20 до +50
от минус 10 до +50
|
Версии программного обеспечения дефектоскопа Peleng УД3-103ВД
| Универсальная |
ГОСТ 14 782-86 "Контроль наразушающий. Соединения сварные. Методы ультразвуковые." ГОСТ 24 507-80 "Поковки из черных и цветных металлов. Методы УЗИ" и др. |
| Нефтегазовая |
ВСН 012-88 "Строительство магистральных и промысловых трубопроводов...", СТО Газпром 2-2.4-083-2006, И#23 СД-80 "Инструкция по дефектоскопии гибов...", "Методика УЗК (сварных швов) полиэтиленовых газопроводов", ИПТ-010-95 "Технология УЗК труб РС-ПЭП." и др. |
| Приемочный контроль |
РД 32-144-2000 "Контроль неразрушающий приемочный. Колеса цельнокатанные, бандажи и оси колесных пар подвижного состава" с изменением №1 СТО РЖД 1.1.001-2005 |
| Судостроительная |
ОСТ 5Р.9768-89 "Соединения сварные...", ОСТ 5Р.9675-88 "Заготовки металлические...", ОСТ 5Р.1093-93 "Соединения сварные стальных корпусных конструкций...", ОСТ 5Р.9413-83 "Соединения сварные. из аллюминиевых сплавов" |
| Авиационная |
Контроль деталей летательных аппаратов (плавная регулировка длительности развертки, радиосигнал) |
Состав РЕКОМЕНДУЕМОГО комплекта принадлежностей дефектоскопа Peleng УД3-103ВД:
- Пьезоэлектрические преобразователи (ПЭП):
П111–2,5–0°; П111–10–0°; П121–2,5–50°;
П121–2,5–65°; П121–5,0–65°; П112–5,0–0° ............................. 6шт.
- Зарядное устройство – сетевой адаптер ................................... 1шт.
- Кабели для подключения совмещенных (2шт.) и
раздельно-совмещенных (1шт.) ПЭП с разъемом LEMO-00 и
переходники (2шт.) для ПЭП с разъемом СР-50 .................... 5шт.
- ПО для ПЭВМ .................................................................................... 1шт.
- Кабель для подключения прибора к ПЭВМ ............................. 1шт.
- Чехол электронного блока ............................................................ 1шт.
- Сумка для переноски дефектоскопа ......................................... 1шт.
- Солнцезащитная бленда ............................................................... 1шт.
- Пенал для принадлежностей ....................................................... 1шт.
- Кейс ...................................................................................................... 1шт.
- Эксплуатационная документация
(Руководство по эксплуатации,
Инструкция по поверке /калибровке/, Формуляр) .................. 1компл.
Состав БАЗОВОГО комплекта принадлежностей дефектоскопа Peleng УД3-103ВД:
- Совмещенный пьезоэлектрический преобразователь (ПЭП) ... 1шт.
- Зарядное устройство – сетевой адаптер ........................................... 1шт.
- Кабель для подключения совмещенного ПЭП ................................ 1шт.
- ПО для ПЭВМ ............................................................................................ 1шт.
- Кабель для подключения прибора к ПЭВМ ..................................... 1шт.
- Чехол электронного блока ..................................................................... 1шт.
- Сумка для переноски дефектоскопа .................................................. 1шт.
- Солнцезащитная бленда ....................................................................... 1шт.
- Пенал для принадлежностей ............................................................... 1шт.
- Эксплуатационная документация
(Руководство по эксплуатации,
Инструкция по поверке /калибровке/, Формуляр) ..................... 1компл.
|
|
