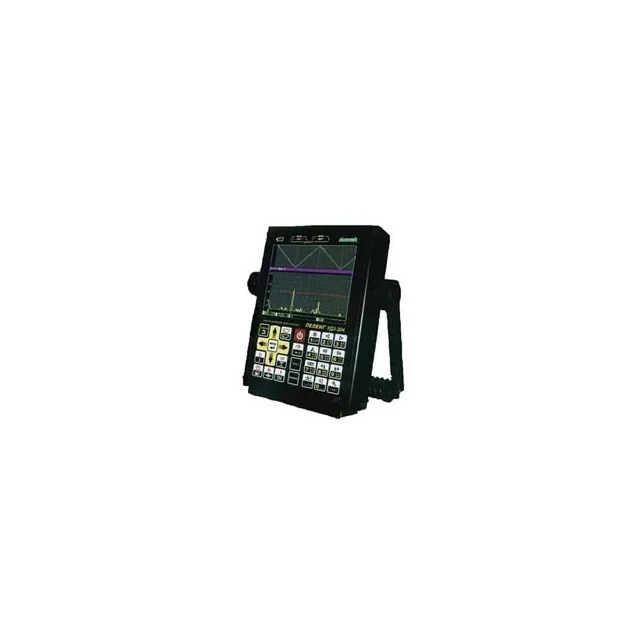

Особенности дефектоскопа ультразвукового Peleng УД3-204
- металлический ударопрочный корпус
- большой цветной TFT экран повышенной яркости
- два полных электроакустических канала
- частотный диапазон до 25 МГц
- выбор формы зондирующего импульса
- диапазон изменения усиления 120 дБ и ступенчатое изменение амплитуды зондирующего импульса
- динамический диапазон ВРЧ 120 дБ
- построение расчетных криволинейных порогов в виде фрагментов кривых АРД-диаграмм или криволинейных порогов по точкам (DAC-кривых)
- построение кривых ВРЧ по точкам, а также возможность применения расчетных законов ВРЧ
- одна или две развертки на одном экране, режим полного экрана при работе в одноканальном варианте
- плавная регулировка частоты зондирующего импульса
- возможность проведения контроля с одновременной индикацией:
− текущих изображений А- и усовершенствованной W-развертки
− текущих изображений А- и В-развертки
− обычного изображения А-развертки и А-развертки в режиме «ЛУПА»
− изображения А-развертки и радиосигнала
− текущего изображения А-развертки и изображения А-развертки из памяти дефектоскопа
- наряду с традиционными методами ультразвукового контроля возможность реализации эхо+эхо-зеркального, эхо-теневого, эхо+дельта-метода и других, основанных на использовании двух ПЭП
- полуавтоматическое определение угла ввода луча возможность применения паспортов ПЭП
- индикация вертикальной и горизонтальной шкал для основной развертки
- три порога (в том числе криволинейных) для каждой из двух зон временной селекции с трехцветной индикацией срабатывания системы АСД
- усовершенствованный режим «НАСТРОЙКА ПО СТАНДАРТНОМУ ОБРАЗЦУ»
- формирование В- и С-развертки с использованием датчика пути
- наличие режима толщиномера
- возможность работы в иммерсионном режиме
- простой вызов наиболее часто встречающихся функций
- текстовое сопровождение настроек и протоколов контроля
- запись и воспроизведение звуковых комментариев
- порт связи с компьютером − USB
- возможность работы с внешним USB Flash Drive
- полуавтоматическая настройка чувствительности дефектоскопа
- специализированная база данных для архивации и систематизации результатов контроля
- легкосъемная аккумуляторная батарея (при сохранении возможности заряда аккумуляторов внутри дефектоскопа и в процессе работы с ним)
- малые габариты и масса
Режим контроля качества акустического контакта дефектоскопа Пеленг УД3-204. При этом возможна регулировка усиления, ВРЧ и др. параметров. Состояние акустического контакта индицируется для режимов А- и В-развертки, а также Протоколов контроля.
Ультразвуковой дефектоскоп Пеленг УД3-204 режим "АРД", позволяющий осуществлять настройку чувствительности на заданную эквивалентную площадь (диаметр), а также определять эквивалентную площадь (диаметр) выявленного дефекта. В дефектоскоп встроена обобщенная АРД-диаграмма.
Предусмотрена возможность ввода в дефектоскоп с компьютера индивидуальных АРД-диаграмм для раздельно-совмещенных, фокусирующих и других специализированных преобразователей
| Методы ультразвукового контроля, реализуемые дефектоскопом |
эхо-,зеркальный, зеркально-теневой (ЗТМ)
|
| Количество каналов приемо-возбудителя |
2 (полностью идентичных) |
Параметры зондирующих импульсов на эквивалентной
нагрузке [последовательное соединение резистора и
конденсатора с номиналами, указанными в таблице, для
замещения пьезоэлектрических преобразователей (ПЭП)]: |
|
|
номинальное значение частоты УЗК, МГц, для дефектоскопа:
- основные значения
- дополнительные значения
|
в соответствии с таблицей
2,0; 4,0 |
| амплитуда электрических колебаний |
в соответствии с таблицей |
длительность на уровне 0,3 в режиме высокой амплитуды при двух
периодах зондирующего импульса |
в соответствии с таблицей
|
| Частота следования зондирующих импульсов, Гц |
25…5000 |
| Максимальная чувствительность приемного тракта |
в соответствии с таблицей |
| Динамический диапазон амплитудной характеристики при нелинейности не более 2 дБ, дБ, не менее |
18 |
| Диапазон регулировки усиления (чувствительности), дБ |
0…120 (с шагом 1) |
| Значения параметров зондирующих импульсов |
Эквивалент нагрузки |
Максимальная чувствительность приемника, мкВ, не менее |
| Номинальное значение частоты УЗК, МГц |
Длительность, мкс, не более |
Амплитуда, В, не менее для режима амплитуды |
| 100% |
10% |
Емкость, пФ |
Сопротивление, Ом |
| 1,25 |
1,6 |
165 |
16 |
3000 |
– |
40 |
| 1,82 |
1,2 |
40 |
| 2,50 |
0,8 |
40 |
| 5,00 |
0,4 |
45 |
| 10,00 |
0,2 |
240 |
20 |
65 |
| 15,00 |
0,15 |
100 |
| 25,00 |
0,08 |
100 |
| Номинальное значение усиления дефектоскопа (номинальное значение условной чувствительности) при выявлении отверстия диаметром 6 мм на глубине 44 мм в образце СО‑3Р (СО‑2), дБ, не менее, для ПЭП с номинальным значением частоты 2,5 МГц и углом ввода:
|
55
75
|
| Диапазон регулировки компенсированной отсечки, % высоты А‑разверткиот 65° до 75° |
0…80 (с шагом 1) |
| Количество задаваемых точек для одной характеристики ВРЧ, не более |
64 |
|
Количество элементов отображения на экране
|
320x240 |
| Режимы вывода информации на экран |
двухоконный; полноэкранный |
| Типы разверток |
А‑развертка: текущая; в режиме "ЛУПА";
в режиме "ОГИБАЮЩАЯ";
в режиме "СТОП-КАДР" из сохраненного в памяти протокола;
текущая и из сохраненного в памяти протокола (наложенное изображение); W-развертка
(режим "ХОД ЛУЧЕЙ"); В-развертка;
С-развертка |
Диапазон изменения длительности А‑развертки, мкс, при:
- отключенном режиме "Развертка – плавная"
- включенном режиме "Развертка – плавная"
|
4…1020 (с шагом 4) 4…1020 (с шагом 1) |
| Диапазон изменения задержки А‑развертки, мкс |
0…10 (с шагом 0,1) 10…1020 (с шагом 1) |
| Дополнительные индикаторы дефектоскопа (АСД) |
встроенный звуковой индикатор; головные телефоны; 2 трехцветных световых индикатора "ДЕФЕКТ" |
| Количество зон временной селекции (ВС) |
1 или 2 |
| Регулировка начала и конца зоны ВС, мкс |
0…10 (с шагом 0,1)
10…1020 (с шагом 1) |
|
Количество порогов в зонах ВС для
- эхо-метода
- ЗТМ и теневого метода
|
1
3
|
|
Величина порога АСД на экране, % высоты А‑развертки
|
5…95 (с шагом 1) |
| Диапазон измерения времени распространения УЗК, мкс |
0…1020 |
| Диапазон изменения углов ввода УЗК, град |
0…90 (с шагом 1) |
| Диапазон изменения скорости распространения УЗК, м/с |
300…30000 (с шагом 1) |
| Диапазон измерения глубины Y выявленного дефекта в изделиях из стали для ПЭП с углом ввода 0°, мм |
1…3000 |
| Диапазон измерения толщины (для изделий из стали), мм |
0,4…3000 |
| Разрешающая способность измерения величины Y, мм |
0,01 |
| Информационная емкость ПЗУ для сохранения настроек, блоков этапов, режимов окон и результатов контроля, Мб |
32 |
| Способ связи дефектоскопа и внешней ПЭВМ |
USB |
| Тип аккумуляторной батареи |
LiIon |
| Время непрерывной работы дефектоскопа от аккумуляторной батареи при яркости экрана 4, ч, не менее |
7 |
| Время полного заряда аккумуляторной батареи, ч, не более |
5 |
Масса, кг, не более:
- блока электронного (БЭ)
- сетевого адаптера
|
2,65 0,3 |
Габаритные размеры, мм, не более:
- БЭ (без ручки для переноски)
- сетевого адаптера
|
169x222x52
60x119x34
|
Версии программного обеспечения дефектоскопа Peleng УД3-204
| Универсальная |
ГОСТ 14 782-86 "Контроль наразушающий. Соединения сварные. Методы ультразвуковые." ГОСТ 24 507-80 "Поковки из черных и цветных металлов. Методы УЗИ" и др. |
| Нефтегазовая |
ВСН 012-88 "Строительство магистральных и промысловых трубопроводов...", СТО Газпром 2-2.4-083-2006, И#23 СД-80 "Инструкция по дефектоскопии гибов...", "Методика УЗК (сварных швов) полиэтиленовых газопроводов", ИПТ-010-95 "Технология УЗК труб РС-ПЭП." и др. |
| Приемочный контроль |
РД 32-144-2000 "Контроль неразрушающий приемочный. Колеса цельнокатанные, бандажи и оси колесных пар подвижного состава" с изменением #1 СТО РЖД 1.1.001-2005 |
| Судостроительная |
ОСТ 5Р.9768-89 "Соединения сварные...", ОСТ 5Р.9675-88 "Заготовки металлические...", ОСТ 5Р.1093-93 "Соединения сварные стальныхкорпусных конструкций...", ОСТ 5Р.9413-83 "Соединения сварные... из аллюминиевых сплавов" |
СОСТАВ КОМПЛЕКТА ПРИНАДЛЕЖНОСТЕЙ :
- Пьезоэлектрические преобразователи (ПЭП):
П111–2,5–0°; П111–10–0°; П121–2,5–50°;
П121–2,5–65°; П121–5,0–65°; П112–5,0–0° …………………………………............... 6шт.
- Сетевой адаптер для работы от сети и заряда аккумуляторов ............................... 1шт.
- Кабели для подключения совмещенных (2шт.) и
раздельно-совмещенных (1шт.) ПЭП с разъемом LEMO-00 и
переходники (2шт.) для ПЭП с разъемом СР-50 ......................................................... 5шт.
- Головные телефоны (наушники) …………...................................................................... 1шт.
- ПО для ПЭВМ ......................................................................................................................... 1шт.
- USB Flash-Drive ..................................................................................................................... 1шт.
- Кабель USB для подключения прибора к USB Flash-Drive ...................................... 1шт.
- Чехол ........................................................................................................................................ 1шт.
- Сумка для переноски дефектоскопа .............................................................................. 1шт.
- Солнцезащитная бленда ................................................................................................... 1шт.
- Пенал для принадлежностей ........................................................................................... 1шт.
- Кейс для переноски всего комплекта ............................................................................ 1шт.
- Эксплуатационная документация
(Руководство по эксплуатации, Паспорт) .................................................................. 1компл.
|
|
