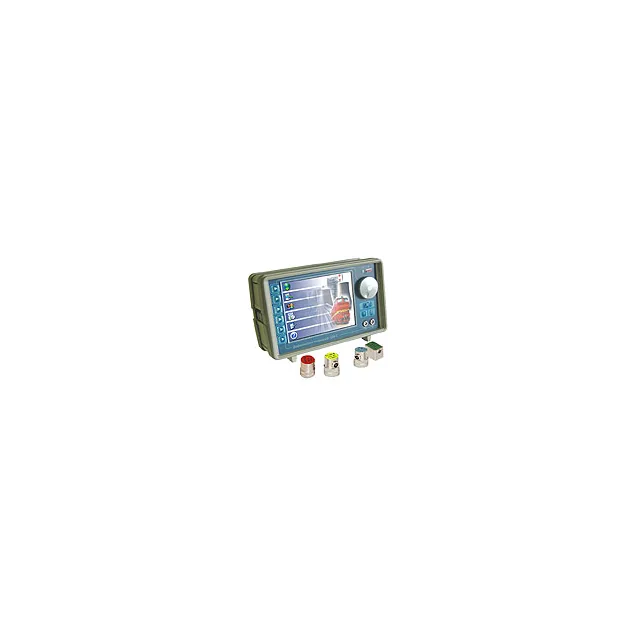

Ультразвуковой дефектоскоп дефектоскоп Peleng УД4-Т "Томографик"- технологическая новинка, являющаяся продолжением серийного ряда широко применяемого дефектоскопа-томографа УД4Т(УД4С), сохраняющим основные концептуальные и методические решения:
- Цветной TFT дисплей с большим контрастом и высоким разрешением дает четкое изображение при различной освещенности
- Поддержка и реализация основных отраслевых методик контроля
- Широкий частотный диапазон с плавной регулировкойот 0,2 до 10МГц
- Автоматическое или ручное построение кривой ВРЧ (до 256 точек)
- Два независимо управляемых строба (A и B)
- Паспортизация преобразователей (измерение фактических параметров каждого применяемого ПЭП)
- Два вида представления сигналов: детектированный и радио
- Построение и обработка A, B и D (TOFD) разверток
- Режимы: огибающей, заморозки и отображения хода луча
- Автоматическое определение скорости УЗК в различных материалах и задержки в призме. База данных скоростей распространения УЗК.
- Измерение акустических свойств материалов контролируемых объектов без использования дополнительного метрологического оборудования.
- Визуализация положения дефекта в слое металла или в сварном шве
- Встроенная система слежения за акусто-контактом для всех выполняемых УЗ приложений
- Windows совместимость прикладного ПО
- Программно-аппаратная поддержка инфракрасного порта (IRDA) и интерфейса Ethernet (TCP/IP) обеспечивает взаимодействие с внешним периферийным и технологическим оборудованием
- Прямое измерение эквивалентной площади дефекта
- Оценка конфигурации и размеров дефектов
Цифровые технологии, применяемые в дефектоскопе Peleng "Томографик УД4-Т", позволили в одном приборе реализовать набор различных по назначению ультразвуковых устройств, максимально удовлетворяющих требованиям конкретного пользователя. Выбор и активизация отдельных прикладных программ происходит при помощи пользовательского "меню", по аналогии с Windows, где каждая задача является самостоятельным ультразвуковым прибором: Дефектоскоп, Толщиномер, Тензометр и т.п.
Технические характеристики дефектоскопа Пеленг УД4-Т Томографик:
| Диапазон рабочих частот |
0,2…10МГц |
| Диапазон измеряемых глубин |
0,5…5000мм (+0,1мм) |
| Динамический диапазон |
140дБ |
| Глубина временнoй регулировки чувствительности |
80Дб |
| Длительность развертки |
8…1600 мкс |
| Построение кривой ВРЧ: ручное и автоматическое |
до 256 точек |
| Погрешность измерения координат дефекта |
не более 0.1мм |
| Погрешность измерения эквивалентной площади |
не более 10% |
| Погрешность измерения временных интервалов |
не более 0.025мкс |
| Встроенный архив результатов контроля |
500 записей |
| Встроенный архив параметров ПЭП |
1000 записей |
| Встроенный архив настроек |
500 записей |
Эксплуатационные характеристики дефектоскопа Пеленг УД4-Т Томографик:
| Питание от сети |
220V / 50Hz /10W |
| Время автономной работы со встроенным аккумулятором |
не менее 10ч |
| Батарея |
Li-ion батарея с полным мониторингом подзарядки во время работы и режимом энергосбережения |
| Цветной TFT дисплей |
разрешение 320x240 (115x86 мм) |
| Размеры |
125x210x85мм |
| Масса |
с батареей 2,2 кг |
| Климатическая защищенность |
IP54, -20°С / +50°С |
| Гарантийная работа |
18 месяцев |
Дополнительное технологическое оборудование и принадлежности ультразвукового дефектоскопа-томографа Peleng УД4-Т:
- Акустический сканер для построения томографических изображений
- Акусто-иммерсионный блок для контроля бесшовных труб.
- Краскоотметчик для маркировки дефектных участков контролируемых объектов
- Оптическая система слежения за траекторией перемещения ПЭП при контроле "чистовых" (и "черновых") ЖД осей.
- Акусто-иммерсионная камера для толщинометрии особо тонких труб
- Датчик УСК-4Т для контроля колесных пар вагонов с возможностью построения томографии и получения координат дефектных участков
- Датчик пути УСК-4 для получения координат дефектного участка при контроле колесных пар вагонов.
- Набор специализированных ПЭП для контроля ЖД объектов.
|
|
