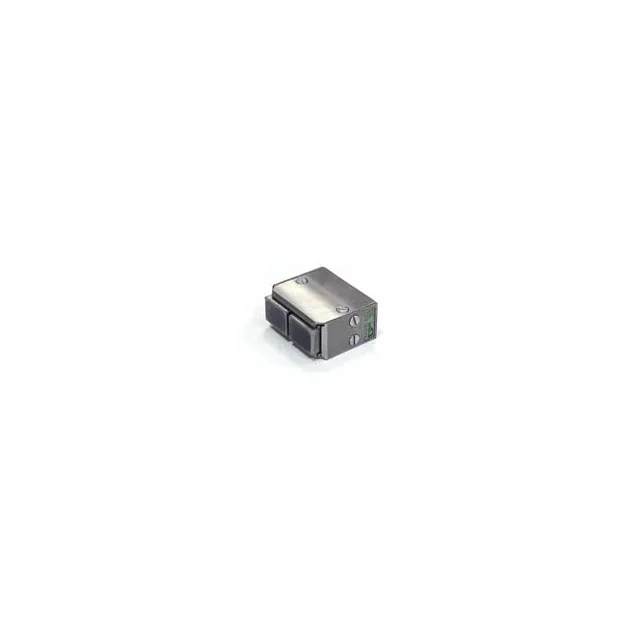

Преобразователь СП5-75КУS

Описание с прошлого сайта

Преобразователь СП5-75КУS СП5-75КУS (универсальный) предназначен для проведения контроля качества стыковых сварных соединений труб, сосудов и металлоконструкций с толщиной стенки 4 ... 13 мм. Преобразователь реализует схему "спаренный тандем". Рабочая частота преобразователя — 5 МГц, угол ввода —73 ... 75 градусов. Схема спаренных преобразователей обеспечивает высокую помехоустойчивость по отношению к провисам и обладает повышенной чувствительностью к обнаружению плоскостных дефектов (трещин, непроваров). Преобразователи этого типа позволяют следить за уровнем акустического контакта и чувствительностью, т.к. формируют дополнительный эхо - импульс акустического контакта, который виден на экране дефектоскопа, поэтому его применение возможно по покрашенной поверхности. При проведении контроля преобразователем сканирование проводится только вдоль сварного шва. Преобразователи изготавливаются с износостойкой рабочей поверхностью. Наличие износостойкого слоя увеличивает срок службы в 5 ... 10 раз. Преобразователь модели СП5 - 75КУS применим для контроля изделий диаметром от 57 мм до плоскости. Методика применения согласована с Госгортехнадзором РФ. Имеются положительные отзывы от предприятий, диплом международной выставки, патент. N Условное обозначение Контролируемые лиаметры, мм Контролируемые толщины, мм размеры корпуса (Д*Ш*В), мм 1 СП5 - 75КУS 57 до плоскости 4 … 13 44*20*35
