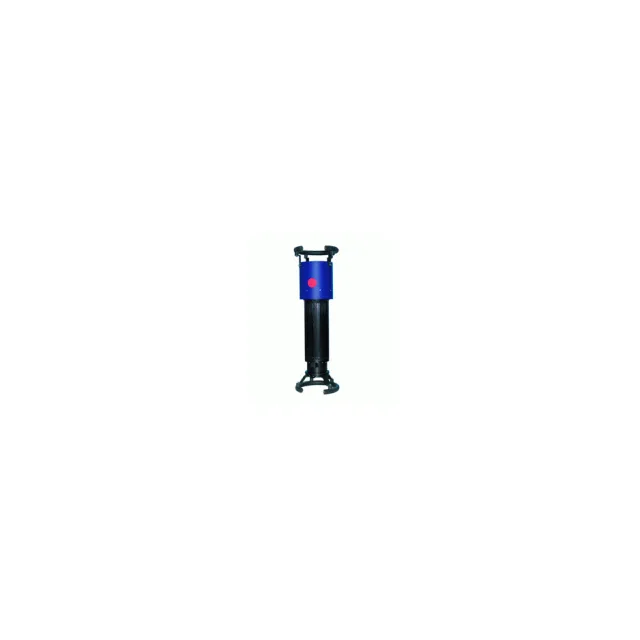

МСТ-225

МСТ-225 – это легкий переносной рентгеновский аппарат постоянного потенциала для использования в радиографии сварных швов трубопроводов в полевых условиях.

Оптимальная толщина одной стенки трубы диаметром 1420мм – не более 25мм. При использовании системы Фосфоматик, или высокочувствительных пленок типа KODAK HS800, или усиливающих экранов возможно просвечивание трубопроводов с большей толщиной стенки трубы.

Технические характеристики:

Максимальное напряжение на трубке: 225 кВ
Максимальный анодный ток трубки: 6 мА
Максимальная мощность на аноде трубки: 900 Вт
Глубина просвечивания по стали: 67 мм*
Размер фокусного пятна: 1.5 мм
Материал анода: Вольфрам
Угол расхождения пуска излучения: 40⁰х40⁰
Внутренняя фильтрация: 1 мм Be
Пределы регулировки высокого напряжения: 10…225 кВ с шагом 1 кВ
Пределы регулировки тока трубки: 0.5…6 мА с шагом 0.1 мА
Время экспозиции (шаг 0,1 мин): 0.1…30 минут
Вес излучателя: 29 кг вместе со свинцовой защитой
Вес блока управления: 8 кг
Исполнение: влагозащищенное
Тренировка трубки: автоматическая
Количество предварительных программ: 255
Рабочий цикл: 100% (Токр.ср.=20 ⁰С)
Рабочий диапазон температур:
-10⁰С…+75⁰С (стандартное исполнение)
-40⁰С…+75⁰С (зимнее исполнение)
влажность до 90% без конденсации
Длина кабеля до излучателя: стандартно 20м (до 100м по заказу)
Питание:
100В…250В 50/60Гц, генератор,
аккумуляторная батарея по заказу
Условия хранения: -50?С…90?С,
Максимально потребляемая мощность: 1.2 кВт
