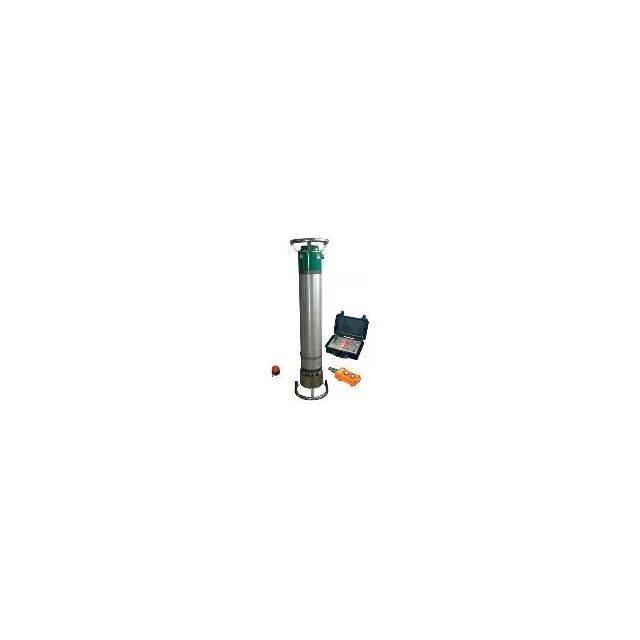

Серия "РПД-250"

Описание с прошлого сайта

Серия "РПД-250" Аппарат рентгеновский переносной для промышленной дефектоскопии "РПД-250" предназначен для радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации. Аппарат имеет программы автоматической тренировки рентгеновской трубки, самодиагностики и все необходимые электронные защиты, обеспечивающие его надежную эксплуатацию. Рентгеновский аппарат постоянного потенциала "РПД-250 С" предназначен специально для работы в тяжелых полевых условиях, в том числе на Крайнем Севере. Блоки аппарата выполнены герметичными, работоспособны под дождем, мокрым снегом, в грязи и пыли. Управление режимами работы "РПД-250 С" осуществляется только при помощи пульта дистанционного управления. Аппараты могут быть снабжены дополнительно штативом, устройством крепления к трубе, тележкой для перемещения внутри трубы (для панорамной версии аппарата). "РПД-250С" может быть также снабжен системой радиоуправления для беспроводного управления аппаратом. В комплект поставки входят: • блок излучателя (БИ, моноблок) • блок питания и управления (БПУ) • пульт дистанционного управления (ПДУ) • защитный кожух • комплект кабелей • транспортные футляры Технические характеристики Наименование параметра РПД-250 РПД-250 П РПД-250 С РПД-250 СП Анодное напряжение, кВ, с шагом 1 кВ 100 … 250 Анодный ток, мА, с шагом 0,01 мА 0,5 … 5 Время экспозиции, с, с шагом 1 с 1 … 998 Размер фокусного пятна, мм 3 х 3 3,5 х 1,5 3 х 3 3,5 х 1,5 Рабочая диаграмма излучения 40° х 60° 40° х 360° 40° х 60° 40° х 360° Максимальная анодная мощность, Вт 1000 Масса моноблока (без муфты и заглушки), кг 26 Масса блока питания и управления, кг 7 9,8 Масса съемного свинцового кожуха с заглушкой, кг 30 Размеры моноблока (с рукоятками), мм ∅240 х 1090 Размеры моноблока (без рукояток), мм ∅180 х 965 Размеры блока питания и управления, мм 470х405х215 Тип рентгеновской трубки 1.8 БПК11-300 1,5 БПК 14-300 1.8 БПК11-300 1,5 БПК 14-300 Рабочая температура, °С -10 … 40 -40 … 40 Потребляемая мощность, Вт, не более 1400 (однофазная сеть 220 В, 50 Гц)
