Система автоматической расшифровки ренгеновских снимков МАРС.

Код: 10090420625
Цена по запросу
Наличие:
Доступен для заказа
Оплата:
Оплата осуществляется на основании выставленного счета, после согласования условий отгрузки партии товара.
Доставка:
Доставка осуществляется транспортными компаниями или самовывозом с склада. Отгрузка транспортными компаниями производиться по всей территории РФ и за ее пределы.
Поделитесь ссылкой:

Система автоматической расшифровки ренгеновских снимков МАРС:

Оценка качества снимка и сварного шва

Автоматический поиск шва, эталона и дефектов

Классификация дефектов и определение их размеров

Полный набор инструментов для анализа снимка

Выдача Протоколов и Заключений после расшифровки снимков

Сертификат соответствия средств измерения

Разрешение ГГТН России на применение

Комплекс "МАРС" предназначен для автоматизации расшифровки снимков, исключения субъективного человеческого фактора в оценке параметров снимка и найденных дефектов. Комплекс обеспечивает достоверную оценку качества снимка и сварных соединений и увеличивает скорость обработки снимков за счет совмещения в одном комплексе различных измерительных приборов, используемых при визуальной расшифровке снимков (негатоскоп, денситометр, измерительная линейка, измерительная лупа, шаблон дефектоскописта и т.д.).

В процессе расшифровки снимков комплексом выполняются следующие функции:

снимки вводятся в компьютер с помощью сканера;

по снимкам, относящимся к одному стыку, определяется соответствие ГОСТу количества экспозиций и периметр сварного соединения;

оценивается взаимное положение эталонов и шва;

определяется чувствительность контроля снимков с точностью 0,1 мм;

измеряется оптическая плотность изображения шва и эталонов с точностью 0.1 Б;

определяется допуск снимков к расшифровке в соответствии с требованиями ГОСТ 7582-12;

определяется наличие дефектов, их местоположение и классификация;

измеряются геометрические размеры дефектов с точностью 0,1 мм;

оценивается соответствие сварного соединения требованиям нормативных документов;

формируется протокол по результатам расшифровки;

сохраняются данные о снимках и протоколах;

кроме расшифровки снимка, комплекс позволяет измерять следующие параметры:

- размеры объектов на снимке с точностью 0,1 мм;

- расстояние между объектами с точностью 0,1 мм;

- оптическую плотность в любой заданной точке снимка с точностью 0.1 Б;

- относительную высоту точки снимка над уровнем основного металла с точностью 0,1 мм.

- при архивации снимков без потери информации на дешевых долговременных носителях, имеется возможность проследить динамику развития дефектов сварного соединения в процессе эксплуатации трубопровода.

предоставляется возможность просмотра трехмерного изображения снимка, для оценки относительного уменьшения толщины металла.

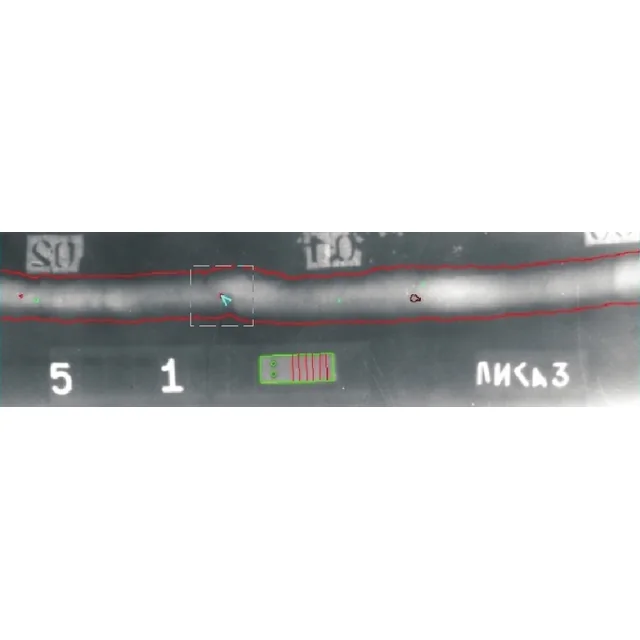

При проведении автоматизированной расшифровки система произведет поиск контура шва и эталона чувствительности, и в случае соответствия качества снимка требованиям НТД в части допуска к расшифровке произведет нахождение дефектов. Результаты будут удобно представлены на снимке.

Система имеет богатый набор функций для визуального анализа и просмотра результатов обработки снимков. Вид представления результатов при этом точно соответствует выбранному нормативному документу и заданным параметрам стыка.

Пример краткой записи при расшифровке по ГОСТ 23055-78 и СНиП 42-01-2002: 2П0,4; Ш1x3; sum4

Пример краткой записи при расшифровке по ВСН 012-88: 2Аа0,8<10%; Аа0,5<10%

Пример краткой записи при расшифровке по СНиП 3.05.05-88: Da45<10%; Fd30<1; Da80<10% (6/1-7)

По результатам расшифровки формируются Протоколы/Заключения, соответствующие выбранным нормативным документам.

Версии "МАРС":

МАРС 1.2: (базовая версия) позволяет оценивать качество снимков и сварных соединений, производить расшифровку снимков, качество которых удовлетворяет требованиям НТД и распечатывать протоколы. Для формирования протоколов автоматически выбираются стыки допущенные к расшифровке. Для недопущенных снимков оператору указываются причины недопуска со ссылкой на соответствующий норматив.

МАРС 1.2 - ЭКСПЕРТ: позволяет без ограничений оценивать качество снимков и сварных соединений с выдачей заключения, в котором перечисляются все несоответствия требованиям НТД, причины их возникновения и рекомендации по устранению обнаруженных несоответствий. Может быть использована совместно с системой МАРС в одном комплексе для расшифровки недопущенных снимков без дополнительного сканирования.

МАРС 1.2 - УЧЕБНАЯ: позволяет обучать дефектоскопистов и специалистов сварочного производства визуальной расшифровке с последующей аттестацией в режиме "тестирования". Позволяет создавать индивидуальные задания на основе эталонной базы примеров визуальной расшифровки. Имитирует работу с приборами для визуальной расшифровки и позволяет автоматически сравнивать результаты выполнения составленных заданий с эталонными. Разработана совместно со специалистами СПбГУПС.

Комплекс работает в соответствии с
- методикой по проведению радиографического контроля качества сварных соединений стальных газопроводов систем газораспределения и газопотребления;
- методикой по технологической последовательности расшифровки радиографических снимков сварных стыковых соединений стальных газопроводов на автоматизированных комплексах;

Работа комплекса основывается на требованиях следующих нормативных документов:

СНиП 42-01-2002 Газораспределительные системы.
СНиП 3.05.05-88 Технологическое оборудование и технологические трубопроводы.
ВСН 012-88 Строительство магистральных и промысловых трубопроводов.
ГОСТ 7512-82 Соединения сварные. Радиографический метод.
ГОСТ 23055-78 Классификация сварных соединений по результатам радиографического контроля.
ГОСТ 19232 Вид дефектов.
ГОСТ 16037-80 Соединения сварные стальных трубопроводов.
СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб.
ПБ 12-529-03 Правила безопасности систем газораспределения и газопотребления.



Купить товар приведенный на данной странице: Система автоматической расшифровки ренгеновских снимков на нашем сайте по доступной цене можно связавшись с нами через заявку, электронную почту или телефонный звонок. Приобретение товара Система автоматической расшифровки ренгеновских снимков осущетсвляется на основании полученного счета (договора поставки) на данный товар, в котором указываются согласованные условия поставки и окончательная стоимость партии товара. Отгрузка товара осуществляется по всей территории РФ и за ее пределы. Вы можете найти на нашем сайте характеристики Система автоматической расшифровки ренгеновских снимков, а также более широкое предложение, аналогов данного товара в категории Радиационный контроль.
