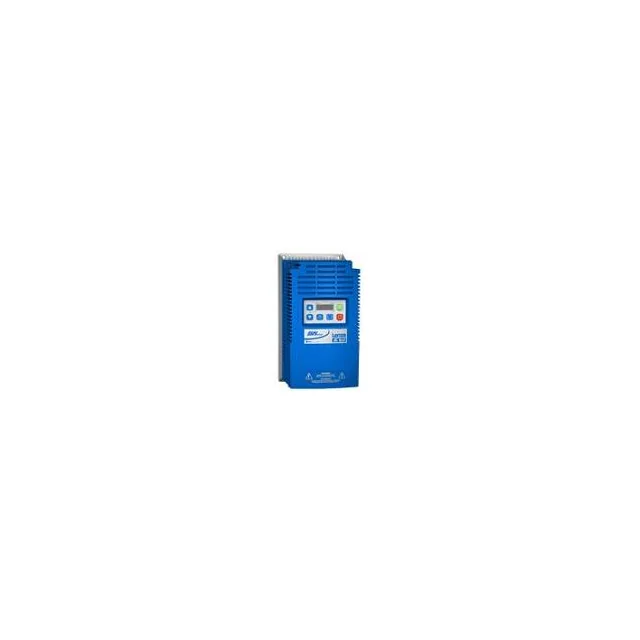

Частотные преобразователи серии SMV
Новая серия SMV сконструирована по принципу соответствовать требованиям всех основных применений частотного преобразователя. SMV прост в управлении благодаря новому типу клавиатуры, а это значит, что программирование частотного преобразователя займет считанные секунды. Впечатляющие характеристики векторного режима, опциональная возможность подключения по любому протоколу делают SMV отличным выбором за его приемлемую цену.Новая серия SMV сконструирована по принципу соответствовать требованиям всех основных применений частотного преобразователя. SMV прост в управлении благодаря новому типу клавиатуры, а это значит, что программирование частотного преобразователя займет считанные секунды. Впечатляющие характеристики векторного режима, опциональная возможность подключения по любому протоколу делают SMV отличным выбором за его приемлемую цену.
Программный элемент EPM. Все продукты серии SMD, TMD, TML, SMV обеспечивают для производителей оборудования (ОЕМ) преимущества программного элемента EPM - уникальной высоконадежной программой микросхемы, подключаемой непосредственно к приводам, что снижает время программирования до нескольких секунд. Программный модуль EPM обеспечивает мгновенное копирование параметров привода в микросхему, после чего модуль EPM позволяет обеспечить готовность привода к практически безошибочной работе напосредственно после подключения.
Документация
(6.1 MB)
(1.4 MB)
(230 KB)
Функции:
• регулирование скорости
• разгон,
• торможение,
• реверсирование
• защита двигателя от перегрузки по току, напряжению, обрыва фаз
• Температурный контроль электродвигателя
• Компенсация скольжения
• Торможение постоянным током
Встраиваемые опционально модули связи:
• RS-485 Modbus-RTU
• Ethernet/IP
• Profibus
• Device Net
• CANopen
• LECOM
Применения:
• Главный привод металлорежущих станков
• Подъемно-транспортное оборудование
• намотчики
• дробилки
• конвейеры с тяжелым пуском и переменной нагрузкой
• групповой привод насосов (насосные станции 2-го и 3-го подъема)
Опции:
• Модули динамического торможения
• Выносной пульт в защите IP 65 для встраивания в шкаф
Рабочие режимы:
• управление по U/f (линейное или квадратичное)
• бездатчиковое векторное управление – режим управления скоростью
• бездатчиковое векторное управление – режим управления моментом
• диапазон регулирования с поддержанием номинального момента 1:50
Отличительные признаки:
• компактность
• Уникальный встроенный модуль памяти EPM
Диапазон мощностей для исполнения IP 31:
208-240 В (1 фаза) 0,25 кВт-0,75 кВт
208-240 В (1/3 фазы) 0,25 кВт-2,2 кВт
208-240 В (3 фазы) 1,1 кВт-15 кВт
400-480 В (3 фазы) 0,37 кВт-22 кВт
Диапазон мощностей для исполнения IP 65:
208-240 В (1 фаза) 0,37 кВт-2,2 кВт
400-480 В (3 фазы) 0,37 кВт-7,5 кВт
Технические характеристики:
частота коммутации 4, 6, 8 ,10, 12 и 16 kHz
Цифровые входы:
- выделенный под сигналы старт/стоп
- при программируемых
Цифровые выходы:
- релейный выход
- открытый коллектор
Аналоговые входы:
- 0-10 В
- 4-20 мА
Аналоговые выходы:
- 0 - 10 В
2-я рампа разгона/останова
8 настраиваемых фиксированных частот
PID-регулятор
S-кривая
Выходная частота до 500 Hz
|
Модель
|
Мощность двигателя, кВт
|
Вес (кг)
|
Цена (руб, с НДС)
|
|
~ 230 V 1/3ph / Степень защиты IP31
|
|
ESV251N02SXB (IP31)
|
0,25
|
|
6000
|
|
ESV371N02YXB (IP31)
|
0,37
|
|
6400
|
|
ESV751N02YXB (IP31)
|
0,75
|
|
6800
|
|
ESV112N02YXB (IP31)
|
1,10
|
|
7500
|
|
ESV152N02YXB (IP31)
|
1,50
|
|
8200
|
|
ESV222N02YXB (IP31)
|
2,20
|
|
10300
|
|
~ 380 V 3ph / Степень защиты IP31
|
|
ESV371N04TXB (IP31)
|
0,37
|
0,9
|
9400
|
|
ESV112N04TXB (IP31)
|
1,10
|
0,9
|
10100
|
|
ESV751N04TXB (IP31)
|
0,75
|
1,3
|
10900
|
|
ESV152N04TXB (IP31)
|
1,50
|
1,3
|
11600
|
|
ESV222N04TXB (IP31)
|
2,20
|
1,3
|
12600
|
|
ESV402N04TXB (IP31)
|
4,00
|
1,5
|
15500
|
|
ESV552N04TXB (IP31)
|
5,50
|
2,0
|
20900
|
|
ESV752N04TXB (IP31)
|
7,50
|
2,0
|
24200
|
|
ESV113N04TXB (IP31)
|
11,00
|
|
35800
|
|
ESV153N04TXB (IP31)
|
15,00
|
|
44500
|
|
ESV183N04TXB (IP31)
|
18,50
|
|
52500
|
|
ESV223N04TXB (IP31)
|
22,00
|
|
59700
|
|
ESV303N04TXB (IP31)
|
30,00
|
|
76100
|
|
~ 230 V 1ph / Степень защиты IP65 - Полная пыле- влагозащита, пластиковый корпус
|
|
ESV371N02YXC (IP65)
|
0,37
|
1,32
|
8700
|
|
ESV751N02YXC (IP65)
|
0,75
|
1,32
|
9300
|
|
ESV112N02YXC (IP65)
|
1,1
|
2,31
|
10700
|
|
ESV152N02YXC (IP65)
|
1,5
|
2,40
|
11600
|
|
ESV222N02YXC (IP65)
|
2,2
|
2,95
|
13700
|
|
~ 380 V 3ph / Степень защиты IP65 - Полная пыле- влагозащита, пластиковый корпус
|
|
ESV371N04TXC (IP65)
|
0,37
|
1,36
|
11000
|
|
ESV751N04TXC (IP65)
|
0,75
|
1,36
|
11800
|
|
ESV112N04TXC (IP65)
|
1,10
|
2,36
|
12900
|
|
ESV152N04TXC (IP65)
|
1,50
|
2,36
|
14000
|
|
ESV222N04TXC (IP65)
|
2,20
|
2,40
|
16000
|
|
ESV402N04TXС (IP65)
|
4,00
|
|
19500
|
|
ESV552N04TXС (IP65)
|
5,50
|
|
24600
|
|
ESV752N04TXD (IP54)
|
7,50
|
|
29400
|
|
Комплектующие для SMV IP 65
|
|
Сальник PG-16
|
40
|
|
Гайка для крепления сальника
|
10
|
|
Опции
|
|
Выносная клавиатура для SMV ESVZXK1
|
3100
|
|
Сетевая плата CANopen для SMV ESVZAC0
|
3600
|
|
Сетевая плата DeviceNet для SMV ESVZAD0
|
3700
|
|
Сетевая плата Profibus для SMV ESVZAP0
|
7800
|
|
Сетевая плата RS-485/Modbus для SMV ESVZAR0
|
2400
|
|
|
