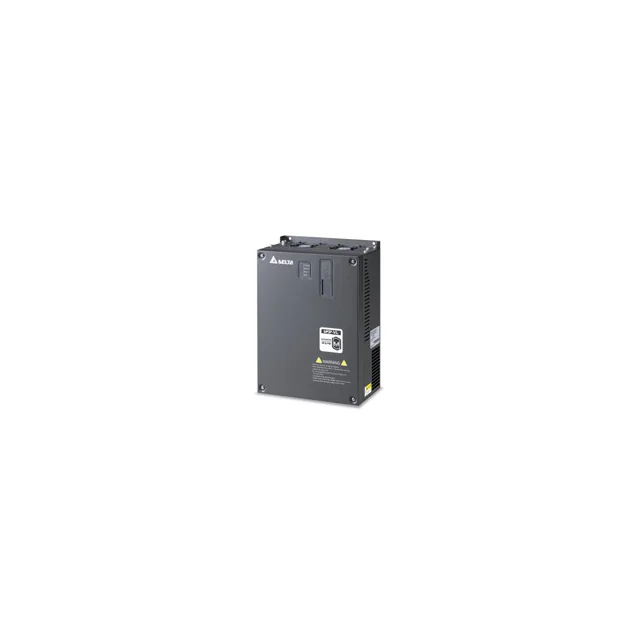

Серия частотных преобразователей VFD-VL для лифтов.
Области применения преобразователей частоты VFD-VL это пассажирские и грузовые лифты, краны, лебедки и др. грузоподъемные механизмы, а так же палетоукладчики, транспортерные и конвейерные ленты, эскалаторы, и т.д.
Функциональные возможности преобразователей частоты VFD-VL:
• Высокоэффективный алгоритм векторного управления – управление ориентацией поля (FOC – field oriented control).
• Управление синхронными двигателями переменного тока, проведение автоматического тестирование двигателя при старте.
• Возможность питания от резервного источника питания 48/96 VDC.
• Наличие автоматической настройки и функции компенсации пускового момента.
• Встроенное управление процессом пуска и останова лифтовых задач.
• Встроенная настройка работы выходного тормозного реле для управления внешним электромагнитным тормозом.
• Поддержка управления от внешнего цифрового пульта управления.
• Автоматическая настройка статических и динамических параметров двигателя.
• Все преобразователи данной серии имеют встроенный тормозной ключ (для внешних тормозных резисторов).
• Возможность работы с энкодерами, имеющими выход «Line Drive», а также «Sin, Cos».
• Встроенный порт RS485 с поддержкой стандартного протокола Modbus.
• Программное обеспечение для компьютера, обеспечивающее мониторинг, управление, загрузку и сохранение параметров.
• Полный комплекс защитных функций. Высокоточное измерение тока, многоуровневая защита от перегрузки (oL, oL1, oL2), защита от перенапряжения и сверхтока, от короткого замыкания, функция поиска скорости, подключение термистора двигателя и другое.
Технические характеристики преобразователей частоты VFD-VL:
|
Характеристики управления
|
Способ управления
|
1: V/F, 2: V/F+PG, 3: SVC, 4: FOC+PG, 5: TQR+PG, 6: FOC+PG (PM)
|
|
Пусковой момент
|
150 % при 0,5 Гц; для FOC+PG на 0 Гц
|
|
Диапазон регулировки скорости
|
1:100 для SVC; 1:1000 вместе с PG
|
|
Точность поддержания скорости
|
± 0,5 % для SVC; ± 0,02 % вместе с PG
|
|
Полоса пропускания скорости
|
5 Гц, (до 30 Гц при векторном управлении)
|
|
Диапазон выходной частоты
|
0,00 . 120,00 Гц
|
|
Точность выходной частоты
|
Цифровое задание - ± 0,005 %, Аналоговое задание - ± 0,5 %,
|
|
Точность задания частоты
|
Цифровое задание - ± 0,01 Гц, аналоговое задание – 1/ 4096 (12 бит) от макс выходной частоты.
|
|
Ограничение момента
|
200 % максимум (от номинального тока)
|
|
Точность по моменту
|
± 5 %,
|
|
Время разгона/замедления
|
0,00 . 600,00 сек / 0,0 . 6000,0 секунд
|
|
V/f характеристика
|
Настраивается по 4-м независимым точкам, а также квадратичная характеристика
|
|
Сигнал задания частоты
|
0 . 10 В, ± 10 В, 4 . 20 мА, импульсный вход
|
|
Тормозной момент
|
20 %
|
|
Характеристики защиты
|
Защита двигателя
|
Электронное тепловое реле
|
|
Превышение тока
|
220 % по превышению тока и 300 % от номинального тока
|
|
Замыкание на землю
|
Более чем 50 % от номинального тока
|
|
Перегрузочная способность
|
При постоянном моменте – 150 % 60 сек., При переменном моменте – 200 % 10 сек.
|
|
Защита от перенапряжения
|
По перенапряжению VDC > 400/800 В По низкому напряжению VDC<200 / 400 В.
|
|
Защита от перенапряжения по входу питания
|
Варисторы на входе
|
|
Защита от перегрева
|
Встроенный датчик температуры
|
|
Кратковременное пропадание питания
|
До 5 секунд
|
|
Условия эксплуатац.
|
Исполнение корпуса
|
NEMA 1 / IP20
|
|
Рабочая температура
|
-10 . C . + 45 . C
|
|
Температура хранения
|
-20 . C . + 60 . C
|
|
Влажность воздуха
|
Не более 90 % относ влажности (без конденсата)
|
|
Вибрация
|
(1g) менее 20 Гц, (0,6п) от 20 до 50 Гц
|
|
Способ охлаждения
|
Принудительная вентиляция
|
|
Месторасположение установки
|
До 1000 метров, без вредных газов, пыли, примесей и агрессивной среды.
|
Информация для заказа
|
Модель
|
Напряжение
питания
|
Ном. мощность двигателя, кВт
|
Ном. Выходной
ток, А
|
Размеры, мм
(ШхВхГ)
|
|
Стандарт. применение
|
Лифтовое применение
|
|
VFD055VL43A
|
3-ф., 380 - 480В, 50/60Гц
|
5,5
|
12,3
|
14
|
235,0 х 350,0 х 136,0
|
|
VFD075VL43A
|
3-ф., 380 - 480В, 50/60Гц
|
7,5
|
15,8
|
18
|
235,0 х 350,0 х 136,0
|
|
VFD110VL43A
|
3-ф., 380 - 480В, 50/60Гц
|
11
|
21
|
24
|
235,0 х 350,0 х 136,0
|
|
VFD150VL43A
|
3-ф., 380 - 480В, 50/60Гц
|
15
|
27
|
31
|
235,0 х 350,0 х 136,0
|
|
VFD185VL43A
|
3-ф., 380 - 480В, 50/60Гц
|
18,5
|
34
|
39
|
235,0 х 350,0 х 136,0
|
|
VFD220VL43A
|
3-ф., 380 - 480В, 50/60Гц
|
22
|
41
|
47
|
235,0 х 350,0 х 136,0
|
|
VFD300VL43A
|
3-ф., 380 - 480В, 50/60Гц
|
30
|
60
|
75
|
370,0 х 589,0 х 260,0
|
|
VFD370VL43A
|
3-ф., 380 - 480В, 50/60Гц
|
37
|
73
|
91
|
370,0 х 589,0 х 260,0
|
|
VFD450VL43A
|
3-ф., 380 - 480В, 50/60Гц
|
45
|
91
|
113
|
370,0 х 589,0 х 260,0
|
|
VFD550VL43A
|
3-ф., 380 - 480В, 50/60Гц
|
55
|
110
|
138
|
370,0 х 589,0 х 260,0
|
|
VFD750VL43A
|
3-ф., 380 - 480В, 50/60Гц
|
75
|
150
|
188
|
370,0 х 589,0 х 260,
|
|
|
