Широкие возможности, простота программирования

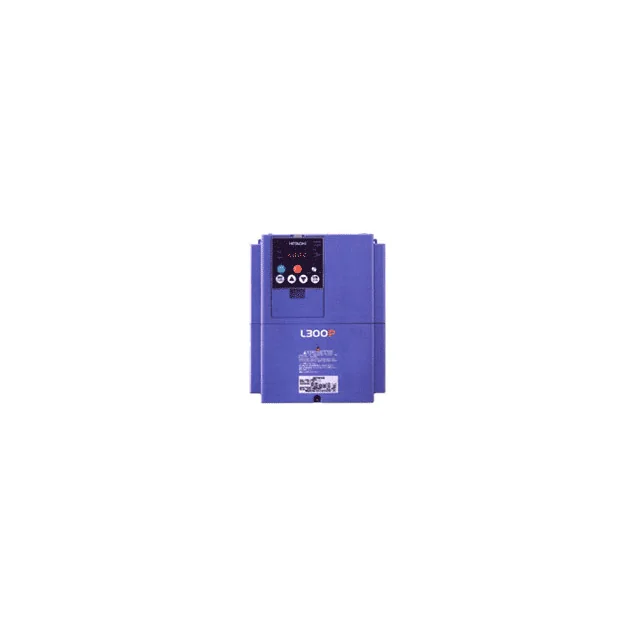

Компактный инвертор с произвольно настраиваемой вольт-частотной характеристикой
Характеристики
• "Интеллектуальная" выносная панель управления обеспечивает простоту программирования и удобство управления
• Встроенный ПИД-регулятор
• Возможность работы в режиме подхвата работающего двигателя
• Функция оптимального разгона/торможения
• Работа в режиме энергосбережения
• Упрощённое программирование с помощью прикладных макросов
• Встроенный интерфейс RS 485
Области применения L300Plus
Насосное и вентиляционное оборудование, компрессоры. Широко применяется в лёгкой, пищевой, химической промышленности и других отраслях.
Габаритные размеры инверторов серии L300Plus почти вдвое меньше размеров серии J300.
Новый инвертор L300Plus является самым малогабаритным инвертором своего класса.
Технические характеристики преобразователей частоты HITACHI L300P:
|
Выходная частота
|
0,1 - 400 Гц
|
|
Точность частоты
|
· При цифровой установке: ± 0,01% от max. значения
· При аналоговой установке: ± 0,02% от max. значения
|
|
Шаг изменения частоты
|
· При цифровой установке: 0,01 Гц
· При аналоговой установке: Максимальная чатота/4000
|
|
Хар-ка напряжение/частота
|
V/f (линейная, квадратичная ), базовая частота может быть настроена в диапазоне 30-400 Гц
|
|
Перегрузка по току
|
120% в течение 30 сек , 150% в течение 0,5 сек .
|
|
Время ускорения и замедления
|
0,01~3600,0 сек (линейной и нелинейной характеристиках разгона )
|
|
Пусковой момент
|
Более 150% от номинального на частоте 1 Гц
|
|
Торможение
|
· Торможение постоянным током,
·Торможение с использованием внешнего тормозного резистора
|
|
Функции защиты
|
· Защита от перегрузки по току,
· От повышенного и пониженного напряжения,
· От работы двигателя на 2-х фазах,
· Электронная термозащита двигателя,
· Защита от ошибки заземления,
· От короткого замыкания на выходе и т.д.
|
|
Температура окружающей среды
|
от -10 до +50°С (от -10 до +40°С при переменном моменте)
|
|
Влажность воздуха
|
20-90%, без конденсата
|
|
Место эксплуатации
|
Высота не более 1000 м, в помещении, свободном от коррозийных газов и пыли
|
|
Степень защиты
|
IP20 (NEMA 1)
|
|
Дополнительное оснащение
|
· Различные дополнительные платы (ПИД-контроля, связи, выходы реле, высокого разрешения)
· Пульт дистанционного управления,
· Устройство копирования,
· Устройства для включения в совместимую интерфейсную шину (Profibus и т.д.),
· Тормозные устройства,
· Фильтры
|
|
Модель
|
Мощность, кВт
|
Выходной ток, А
|
Размеры, В*Ш*Г, мм
|
Масса, кг
|
|
400В
|
|
L300P 110 HFE
|
11
|
23
|
260*210*178,5
|
5
|
|
L300P 150 HFE
|
15
|
29
|
260*210*178,5
|
5
|
|
L300P 185 HFE
|
18,5
|
37
|
390*250*198,5
|
12
|
|
L300P 220 HFE
|
22
|
43
|
390*250*198,5
|
12
|
|
L300P 300 HFE
|
30
|
57
|
390*250*198,5
|
12
|
|
L300P 370 HFE
|
37
|
70
|
540*310*195
|
20
|
|
L300P 450 HFE
|
45
|
85
|
550*390*250
|
30
|
|
L300P 550 HFE
|
55
|
105
|
550*390*250
|
30
|
|
L300P 750 HFE
|
75
|
135
|
550*390*250
|
30
|
|
L300P 900 HFE
|
90
|
160
|
700*390*270
|
60
|
|
L300P 1100 HFE
|
110
|
195
|
700*390*270
|
60
|
|
L300P 1320 HFE
|
132
|
230
|
740*480*270
|
80
|
|
|
