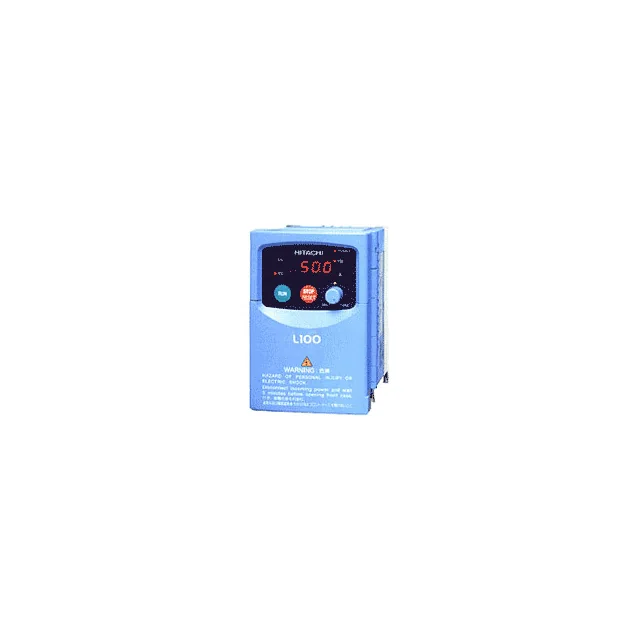

Новый компактный инвертор с большими возможностями, прост в управлении
Характеристики
• Компактен
• "Интеллектуальная" панель управления обеспечивает простоту прогаммирования и удобство управления
• Встроенный PID-регулятор
• Интерфейс RS422 позволяет подключаться к стандартным интерфейсным сетям Profibus, Modbus и т.д.
• 16-ти ступенчатый многоскоростной режим
• Вход датчика тепловой защиты электродвигателя
• Широкая гамма дополнительного оборудования
Общие технические характеристики преобразователей частоты HITACHI серии L100.
|
Напряжение питания
|
· 1 фаза 200В - 10% ~ 240B + 5%,
· 50, 60 Гц ± 5%
· 3 фазы 380В - 10% ~ 460B + 10%,
· 50, 60 Гц ± 5%
|
|
Выходное напряжение
|
3 фазы от 0В до напряжения питания
|
|
Выходная частота
|
0,5 - 360 Гц
|
|
Точность частоты
|
· При цифровой установке: ± 0,01% от max. значения
· При аналоговой установке: ± 0,2% от max. значения
|
|
Шаг изменения частоты
|
· При цифровой установке: 0,1 Гц
· При аналоговой установке: максимальная частота/1000
|
|
Хар-ка напряжение/частота
|
· Постоянный момент,
· Сниженный момент,
· Высокий пусковой момент
|
|
Перегрузка по току
|
150% от номинального тока (Iном) в течение 60 сек., макс. 220%
|
|
Время ускорения и замедления
|
0,1 - 3000 сек устанавливается индивидуально для каждого процесса, может задаваться в форма кривой, возможна двухступенчатая установка
|
|
Пусковой момент
|
100% от номинального момента и более
|
|
Торможение
|
· Регенеративное,
· Динамическое,
· С программируемыми параметрами
|
|
Рабочие функции:
· Установка частоты
|
Цифровая установка:
· Цифровым оператором,
· Пультом дистанционного управления
Аналоговая установка:
· встроенным переменным резистором
· с клемм входного терминала:
- переменным резистором 1 - 2 кОм (1Вт),
- напряжением 0 - 10 В (входное сопротивление 10 кОм),
- токовым сигналом 4 - 20 мА (входное сопротивление 250 Ом)
|
|
Рабочие функции:
· Пуск / Стоп / Реверс
|
· Цифровым оператором,
· Пультом дистанционного управления,
· Сигналом, поданным на клеммы входного терминала
|
|
Дополнительные рабочие функции
|
· Работа в многоскоростном режиме (15 фиксированных частот),
· Пропуск резонансных частот,
· Блокировка изменения параметров,
· Автоматический перезапуск,
· Встроенный PID-регулятор,
· Толчковый режим,
· Возможность подключения термодатчика (позистора), и т.д.
|
|
Функции защиты
|
· Защита от перегрузки по току,
· От повышенного и пониженного напряжения,
· От перегрева,
· От короткого замыкания,
· Ограничение перегрузки и т.д.
|
|
Входной терминал
|
· 2 аналоговых входа управления частотой,
· 5 цифровых программируемых многофункциональных входов
|
|
Выходной терминал
|
· Аналоговый выход (частота, ток, момент),
· 2 бесконтактных цифровых выхода (открытый коллектор: программируется сигнал достижения частоты, момента, работа в заданном интервале частот),
· 2 релейных выхода (работа - авария)
|
|
Температура окружающей среды
|
от -10 до +40 °С (либо до +50 °С, но при этом частота ШИМ должна быть снижена до 2кГц, а потребляемый двигателем ток -- не более 80% от номинального тока инвертора)
|
|
Влажность воздуха
|
20-90%, без конденсата
|
|
Уровень вибрации
|
Не более 5,9 m/s2 (0,6 G), 10-55 Гц
|
|
Место эксплуатации
|
Высота не более 1000 м, в помещении, свободном от коррозийных газов и пыли
|
|
Дополнительное оснащение
|
· Пульт дистанционного управления,
· Устройство копирования,
· Кабель для пульта ДУ,
· Сетевой дроссель
· Помехоподавляющий фильтр,
· Выходной дроссель
|
|
Модель
|
Мощность, кВт
|
Выходной ток, А
|
Габариты, В*Ш*Г, мм
|
Масса, кг
|
|
230В
|
|
L100-002NFE
|
0,2
|
1,4
|
84*130*166,5
|
0,85
|
|
L100-004NFE
|
0,4
|
2,6
|
84*130*116,5
|
0,85
|
|
L100-005NFE
|
0,55
|
3,0
|
114*140*138,5
|
1,3
|
|
L100-007NFE
|
0,75
|
4,0
|
114*140*138,5
|
1,3
|
|
L100-011NFE
|
1,1
|
5,0
|
140*181*163,5
|
2,2
|
|
L100-015NFE
|
1,5
|
7,1
|
140*181*163,1
|
2,2
|
|
L100-022NFE
|
2,2
|
10,0
|
140*181*171
|
2,8
|
|
400В
|
|
L100-004HFE
|
0,4
|
1,5
|
114*140*138,5
|
1,3
|
|
L100-007HFE
|
0,75
|
2,5
|
114*130*163
|
1,7
|
|
L100-015HFE
|
1,5
|
3,8
|
114*130*163
|
1,7
|
|
L100-022HFE
|
2,2
|
5,5
|
140*181*171
|
2,8
|
|
L100-030HFE
|
3,0
|
7,8
|
140*181*171
|
2,8
|
|
L100-040HFE
|
4,0
|
8,6
|
140*181*171
|
2,8
|
|
L100-055HFE
|
5,5
|
13,0
|
182*267*177
|
5,5
|
|
L100-075HFE
|
7,5
|
16,0
|
182*267*177
|
5,7
|
|
|
