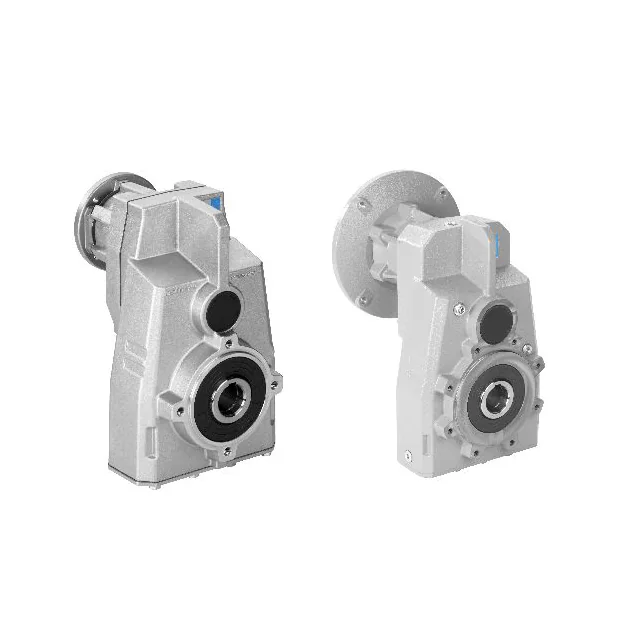

Насадные цилиндрические мотор-редукторы Innovari
Насадные цилиндрические мотор-редукторы INNOVARI (Италия) построены по модульному принципу:
модульные базы редукторов комплектуются входными фланцами под двигатели, боковыми фланцами, выходными твердотельными валами. Редуктор можно также монтировать с помощью сален-блоков, используя отверстия в корпусе.
Увеличенный диаметр последнего цилиндрического колеса позволяет передавать больший момент в меньшем корпусе, чем у большинства конкурентов, а применение алюминиевого корпуса позволяет получить экономичную цену.
Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре Reishauer, что позволяет достичь повышенной плавности хода и бесшумности работы.
Все редукторы залиты синтетическим маслом на весь срок службы и не требуют обслуживания. Редукторы поставляются залитыми маслом для монтажной позиции H1, в случае другой монтажной позиции, необходимо оговорить это при заказе.
Насадные мотор-редукторы INNOVARI взаимозаменяемы по основным размерам с BONFIGLIOLI, SEW EURODRIVE, LENZE, NORD, FLENDER, DAVID BROWN
Отличительные особенности насадных мотор-редукторов INNOVARI:
- Типоразмеры FA(…), FS(…) - корпус из алюминия, типоразмер FC(…) – из чугуна
- Входные и выходные валы изготовлены из стали 39 NiCrMo3
- Используются высококачественные подшипники KOYO, NSK, KBC
- Используются высококачественные сальники Freudenberg, NOK
- Используются графитовые, а не бумажные прокладки
- Уровень шума 60/65 dBA
Нестандартные исполнения:
- Взрывозащищенное по стандартам ATEX 2, ATEX 3
- Для пищевой промышленности с выходным валом из нержавеющей стали, специальной смазкой и окраской корпуса, вайтоновыми сальниками
Применения:
- конвейеры,
- траспортеры,
- шнеки,
- нории,
- мешалки.
Внимание! Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:
|
4 формата 2D: |
5 форматов 3D: |
Вы можете запросить чертежи в отделе продаж: +7 (495) 540-49-51
Характеристики цилиндрического соосного редуктора INNOVARI (Италия) в чугунном корпусе:
|
Типоразмер редуктора |
Передаваемый момент (Нм) |
Мощность двигателей |
Диаметр выходного вала |
Вес, кг |
Передаточные числа |
|
|
1 ступень |
FA41 |
210 |
4 |
30 (35) |
12,1 |
2.91 - 7.85 |
|
FA61 |
360 |
7,5-9 |
35 (40) |
24,5 |
2.76 - 6.79 |
|
|
FC81 |
900 |
22 |
50 (55) |
78 |
2.65 - 6.64 |
|
|
2 ступени |
FA42 |
300 |
0,37-4 |
30 (35) |
9 |
8.38 - 85.19 |
|
FA52 |
450 |
0,75-5,5 |
35 (40) |
15,5 |
6.57 - 71.25 |
|
|
FA62 |
600 |
1,1-7,5 |
35 (40) |
15,5 |
6.57 - 71.25 |
|
|
FC72 |
900 |
1,1-9 |
40 (45) |
30,5 |
8.02 - 86.25 |
|
|
FC82 |
1800 |
5,5-22 |
50 (55) |
82,5 |
5.98 - 50.6 |
|
|
FS20 |
90 |
0,06-0,25 |
20 |
4,3 |
57.9 - 400.4 |
|
|
FS50 |
450 |
0,25-1,1 |
30 |
11,5 |
47.7 - 329.6 |
|
|
3 ступени |
FA43 |
300 |
0,12-0,37 |
30 (35) |
8,9 |
74.33 - 356.09 |
|
FA53 |
450 |
0,12-1,1 |
35 (40) |
15,5 |
61.89 - 561.76 |
|
|
FA63 |
600 |
0,18-1,5 |
35 (40) |
15,5 |
61.89 - 561.76 |
|
|
FC73 |
900 |
0,18-1,5 |
40 (45) |
30,5 |
75.5 - 680.03 |
|
|
FC83 |
1800 |
1,1-5,5 |
50 (55) |
68,5 |
48.55 - 300.17 |
По запросу готовы предоставить сравнительные таблицы размеров редукторов INNOVARI c аналогами других производителей.
